一、产品概述：

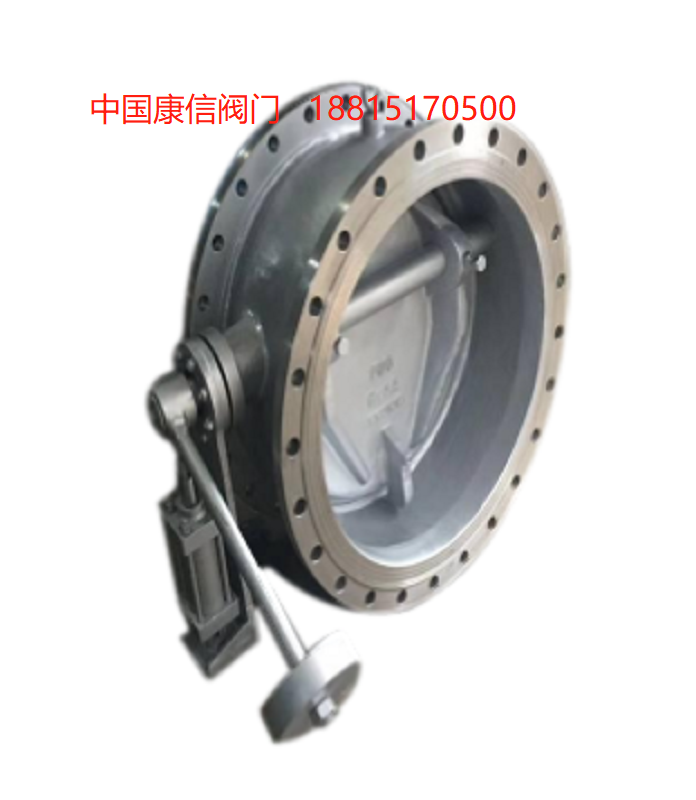

液力自动阀是在消化吸收微阻缓闭止回阀、液控蝶阀、多功能水力控制阀的基础上，研制而成的水泵控制阀的第四代新产品。它兼具电动闸阀、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，能够保护水泵及管网系统安全。

二、产品特点：

1、阻力小：采用换向阀控制技术，大阀板开启度高，阻力小，阻力系数0.3—1.1；

2、体积小：阀体采用蝶式结构，体积只有同口径多功能水利控制阀的1/3—1/5；

3、重量轻：重量只有多功能水利控制阀的1/3—1/5；

4、寿命长：采用斜置密封幅，具有密封面磨损自动补偿功能，使用寿命大幅延长；

5、自动控制：阀门与水泵通过管内介质连锁，泵阀联动，无需人工干预，泵开阀开，泵停阀闭；

6、节能降耗：利用介质压力驱动，无需外接动力，节能降耗；

7、密封良好：采用软硬组合双重密封技术，有效解决了大口径阀门的密封难题，可长期确保“0”泄漏；

8、启闭轻松：大阀板采用偏心结构，摩擦力矩小，启闭轻松；

9、维修方便：控制系统零部件均外于阀体外面，调试简单，维修方便，可在线检修。

三、工作原理：

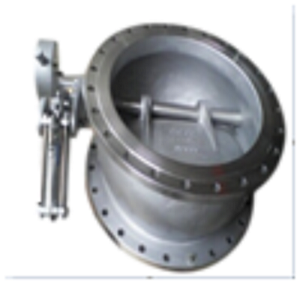

液力自动阀主要由阀体、蝶板、调节阀、缓冲液压缸等组成，外部由调节阀连接。当水泵启动时，阀板在进口端水力和驱动液压缸下腔水力作用下缓慢开启至全开。关闭时介质回流推动阀板和活塞上腔回水压力的作用下迅速关闭90%截断大部分水流，再由缓闭液压缸阻尼进行缓闭，减弱回水压力的冲击，消除破坏性水锤。
