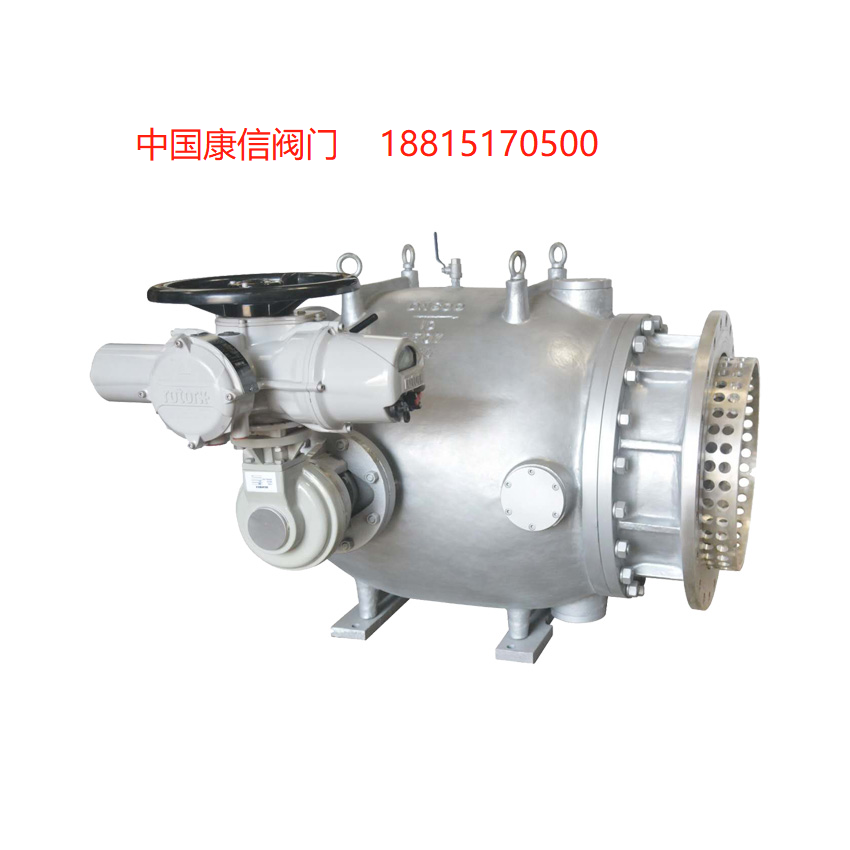

LHS941X不锈钢调流调压阀
发布者:LHS941X不锈钢调流调压阀



产品参数
LHS941X调流调压阀
LHS941X调流调压阀是借鉴德国、日本先进经验,总结国内设计制造机实用的经验基础上,根据流体力学特性而开发出来的调速调压型阀门。已经在电站、引水,供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水,对于天然江河湖泊水、轻度污水具有**的耐受能力,从设计结构和材料上选用解决了多年流量调节阀易结垢,卡阻,驱动装置偏大的难题。
LHS941X调流调压阀执行标准
法兰压力:DN2501
法兰连接:DN2532
阀体长度:DN3230
实验压力:DN3230
LHS941X调流调压阀主要零部件
阀体:铸钢 球墨铸铁  不锈钢
活塞奥氏体不锈钢2Cr13
轴承青铜
密封圈:NBR
连接螺栓:不锈钢1Cr13
LHS941X调流调压阀特点
本公司生产的电动活塞式调流阀为活塞式结构,活塞式控制阀调节应为曲柄滑块机构,关闭滑块为园筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动,因而改变流道面积,以实现调节流量及减压功能。与管道的连接为法兰连接,结构长度符合相应的GB的要求。
活塞式控制阀由阀体、活塞、曲柄、连杆、消除装置、阀杆、轴套、阀座、密封圈等主要部件组成。
活塞式控制阀阀体为流线型轴对称流道,流体在阀体内能被很好地引导,能显著降低噪音和振动。保证阀门在高压差也具有良好的抗气蚀特性,其允许气蚀系数应不大于0.4Mpa
活塞式控制阀具有可靠的密封性能,在调节阀处于全全关闭状态下,保证无任何渗漏。活塞式控制阀在正常运行工况下,无卡阻和有害振动现象,确保设备安全可靠运行,使用寿命不小于30年,活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及颗粒杂质的流体,活塞式控制阀在*大工作压力和动水启闭运行工况下,保证整体抗推力安全可靠,不发生有害的振动。
活塞式控制阀驱动方式为电机驱动。电动驱动装置应具有良好的防水性能,动作灵活、安全可靠、手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电机、减速涡轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换机构装置。活塞式控制阀的电动装置采用电机一体化设计,配置现地操作控制箱。
活塞式控制阀的传动装置有以下性能:
阀门过载保护
阀门行程保护
手动/电动切换装置
阀门开度位置指示装置
阀门开、关触点,触点接线的引出应满足就地及远方控制室的要求。
1、线性度好:由于阀体内部结构采用特殊结构设计,对于流体的流量控制具有良好的线性度,即使在*一个10%行程中具有良好的控制流量效果。
2、抗腐蚀、抗振动:充分利用液力动力学原理进行流道设计,消除汽蚀和振动现象对管网的损害,大大提高了阀门和管道的使用寿命。
3、工作可靠:合理设计流道和密封型式,使阀门可以适用含有泥沙等小颗粒杂质的流体,不会因杂物造成关闭不严而导致泄漏和控制失灵。
4、高压消能:即使在高压差的情况下,该阀也能有效果的消除高压,将高压减为低压,而且不会产生振动和气蚀现象,有效保护阀门的使用寿命。
5、选材精良:阀门的关键部分如阀座、挡块、导轨等部件均采用特殊的不锈钢材料制作,此材料耐磨、耐气蚀,硬度为普通不绣钢三倍。
6、浮动阀座:阀座与椎体的连接采用特殊的胶粘合,粘性高,耐剪切,浮动阀座在密封时阀座产生自定心效果,使密封可靠。
7、操作距组小:阀门中的启闭件做为套闸,其运动方向与主管流体方向一致,而且有效受力面积小,因此启闭阀门所需的操作力矩也很小,驱动装置成本科大幅降低。
8、流体阻力小:该阀先进的结构设计,合理的流道分布,使整个阀门的压力损失降至*有利用节约整个管网的动力消耗。
9、使用寿命长:阀门中主要密封为金属对金属,密封可靠,抗流体冲蚀力强,不易被夹杂的垃圾损害,加大部分采用不锈钢制造,阀门的使用寿命大大提高。
