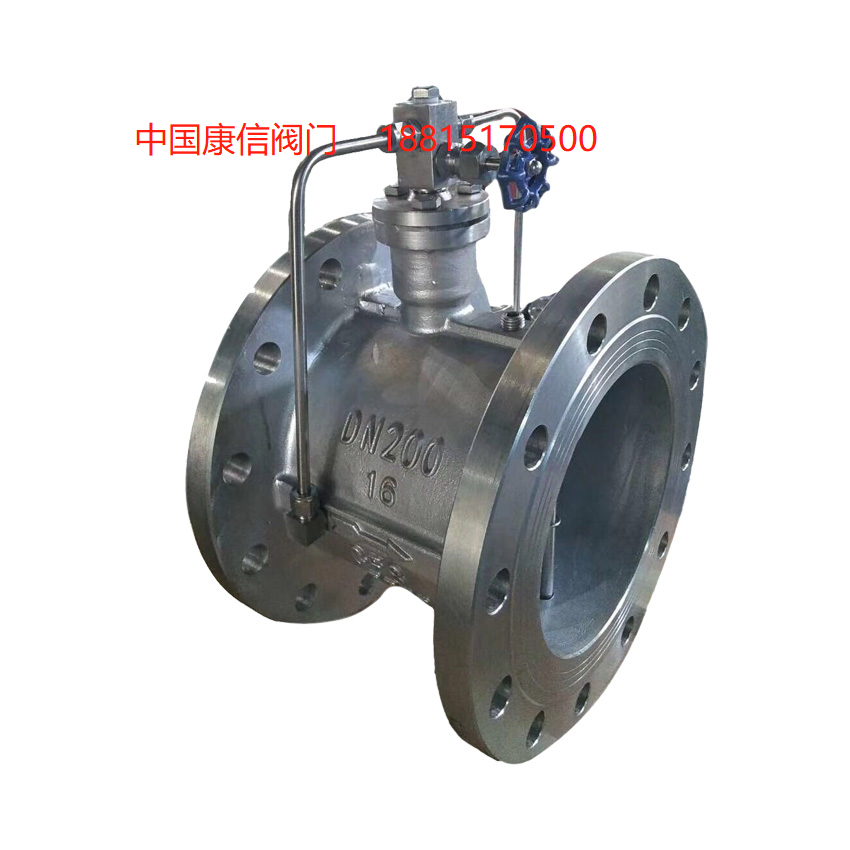

HH49X不锈钢消声缓闭止回阀
发布者:HH49X不锈钢消声缓闭止回阀



产品参数
一、HH49X微阻缓闭止回阀概述:
HH47X/HH48X/HH49X微阻缓闭蝶型消声止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出品处,用以截断介质的回流消除原子能坏性的水锤,保护和道、水泵的安全运行。
二、HH49X微阻缓闭止回阀特点:
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良,不受管道中介质的影响,阀瓣 先速关后缓闭,可防止破环性水锤。3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。
4、橡胶缓冲,启闭平稳,无震动,无噪音。
5、比老式止回阀流阻小,有明显的节能效果。
三、HH49X微阻缓闭止回阀主要零件材料:
零件名称 阀体 蝶板 密封圈 阀杆 填料
材料 灰铸铁、碳钢 灰铸铁、碳钢、球墨铸铁 氯丁橡胶、丁腈耐油橡胶 不锈钢 聚四氯乙烯
四、HH49X微阻缓闭止回阀主要技术参数:
型号 公称压力PN(MPa) 强度试验压力Ps(MPa) 密封压力(MPa) 适用温度(℃) 适用介质 缓闭时间
HH46X/HDH48X/HH49X 1.0 1.5 1.1 ≤80 清水污水海水 ≤60秒
1.6 2.4 2.76
2.5 3.75 2.75
五、HH49X微阻缓闭止回阀主要外形尺寸:
公称通径DN 尺       寸     mm
mm in D D1 D2 H H1 L Z-фd 螺栓
150 6 280 240 210 228 172 210 8-ф23 8-M20
200 8 335 295 265 270 210 230 8-ф23 8-M20
250 10 390 350 320 305 240 250 12-ф23 12-M20
300 12 440 400 368 367 264 270 12-ф23 12-M20
350 14 500 460 428 422, 294 290 16-ф23 16-M20
400 16 565 515 482 462 324 310 16-ф23 16-M22
450 18 615 565 532 497 351 330 20-ф25 20-M22
500 20 670 620 585 532 379 350 20-ф25 20-M22
600 24 780 725 685 607 434 390 20-ф30 20-M27
700 28 895 840 800 702 491 430 24-ф30 24-M27
800 32 1010 950 905 792 549 470 24-ф34 24-M30
