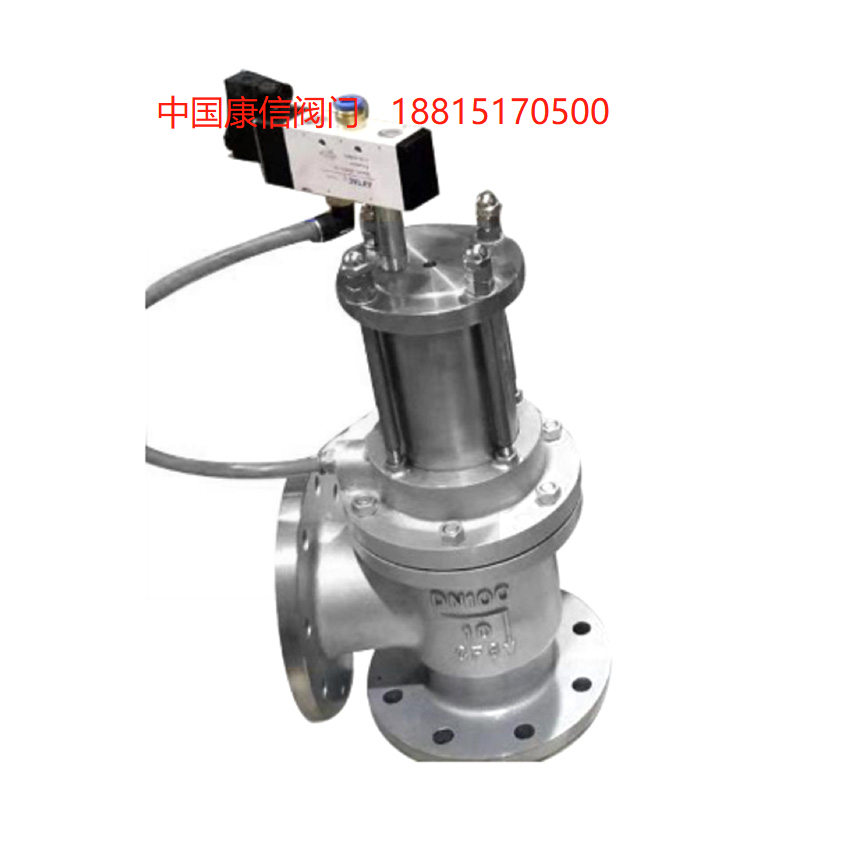

J744X不锈钢气动排泥阀
发布者:J744X不锈钢气动排泥阀



产品参数
J744X液动快开排泥阀概述
J744X/J644X液压、气动角式快开排泥阀,是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便,安全可靠。
J744X液动快开排泥阀
技术参数
排泥阀型号:J744X  J644X 排泥阀  公称通径:80MM-400MM 排泥阀 使用压力:1.6MPA-2.5MPA
排泥阀连接方式:法兰连接 排泥阀  形式:气动  液动 排泥阀 主要功能:排污
排泥阀 介质:水工业管道 排泥阀  材质:铸铁  球墨铸铁  铸钢 排泥阀标准:机械部标准或定做非标
J744X液压快开排泥阀工作原理及性能
本产品由液压缸和角式截止阀组合而成,液压缸内动力带或阀瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密列性能好,无泄露采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。  公称压力:1.0MPa 液压缸工作介质:清水、气   液压缸工作压力:O.15-1.0MPa   介质温度:O-80℃ J744X液压快开排泥阀  J644X气动角式快开排泥阀主要外型尺寸(法兰连接尺寸GB4216—84标准)
口径 尺    寸(mm) 接管螺纹G 阀杆材料
H L1 L2
80 480 135 125 1/2″ 不锈钢
100 500 145 125 1/2″ 不锈钢
150 620 175 145 1/2″ 不锈钢
200 735 225 185 1/2″ 不锈钢
250 805 260 205 1/2″ 不锈钢
300 940 280 245 3/4″ 不锈钢
350 1100 305 270 3/4″ 不锈钢
400 1200 340 310 1″ 不锈钢
